Orthophotographie et photomodélisation 3D

avec un Drone

Orthophotographie par photomodélisation 3D

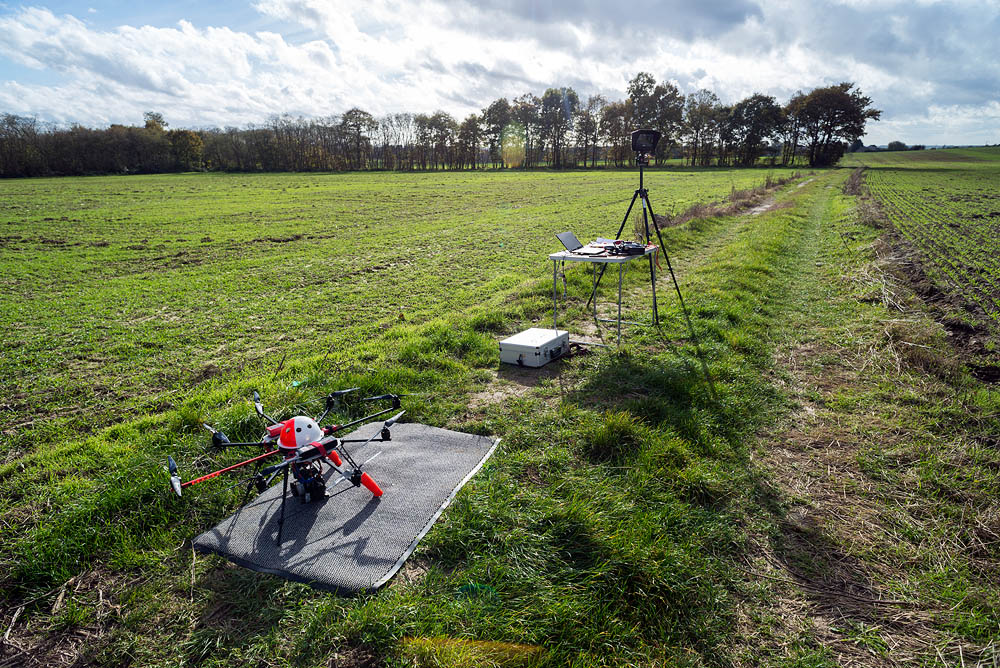

Prise de vues avec le drone "octocoptère" équipé de l'électronique Mikrokopter.

Le drone est équipé d'un appareil photo 16 ou 24 megapixels, nous pouvons réaliser des images de qualité en raw et optimisées ensuite.

Le vol est programmé sur des waypoints:

Le drone se déplace et prends les photos automatiquement suivant le plan de vol défini.

On peut compléter en vol manuel.

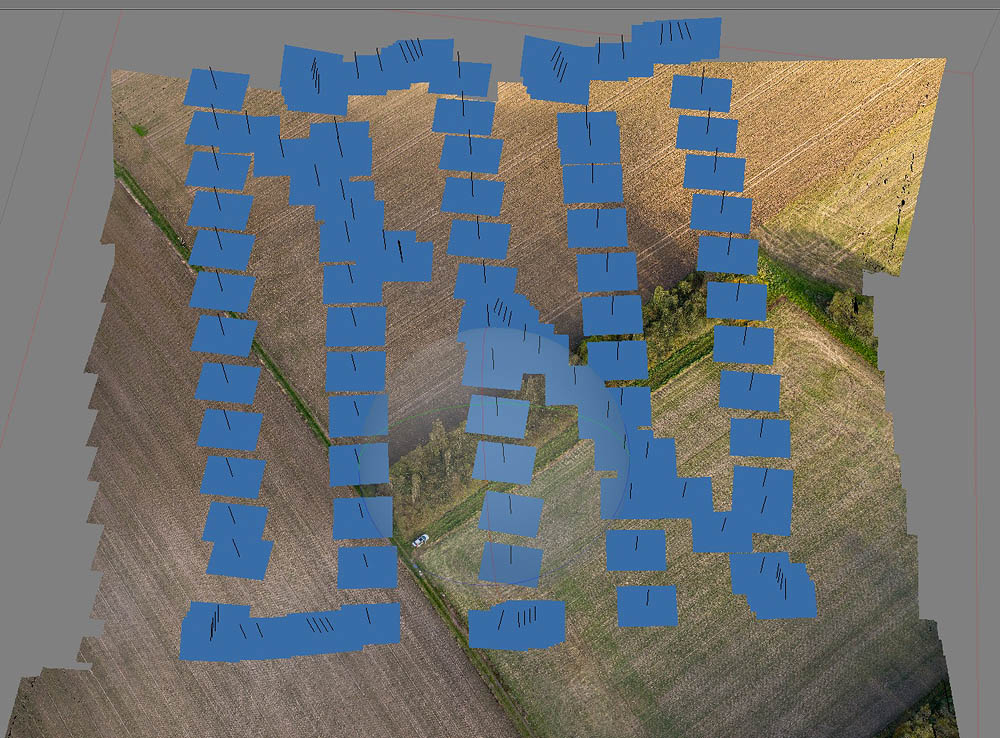

Ici un plan de vol avec 5 couloirs de 150 m de long et des prises de vues zénithales.

Une mission automatique sur waypoints comme celle ci-dessous , couvrant une surface de 150 m x 150 m dure moins de 7 minutes.

Différents plans de vols peuvent être créés pour s’adapter au sujet et à l’environnement.

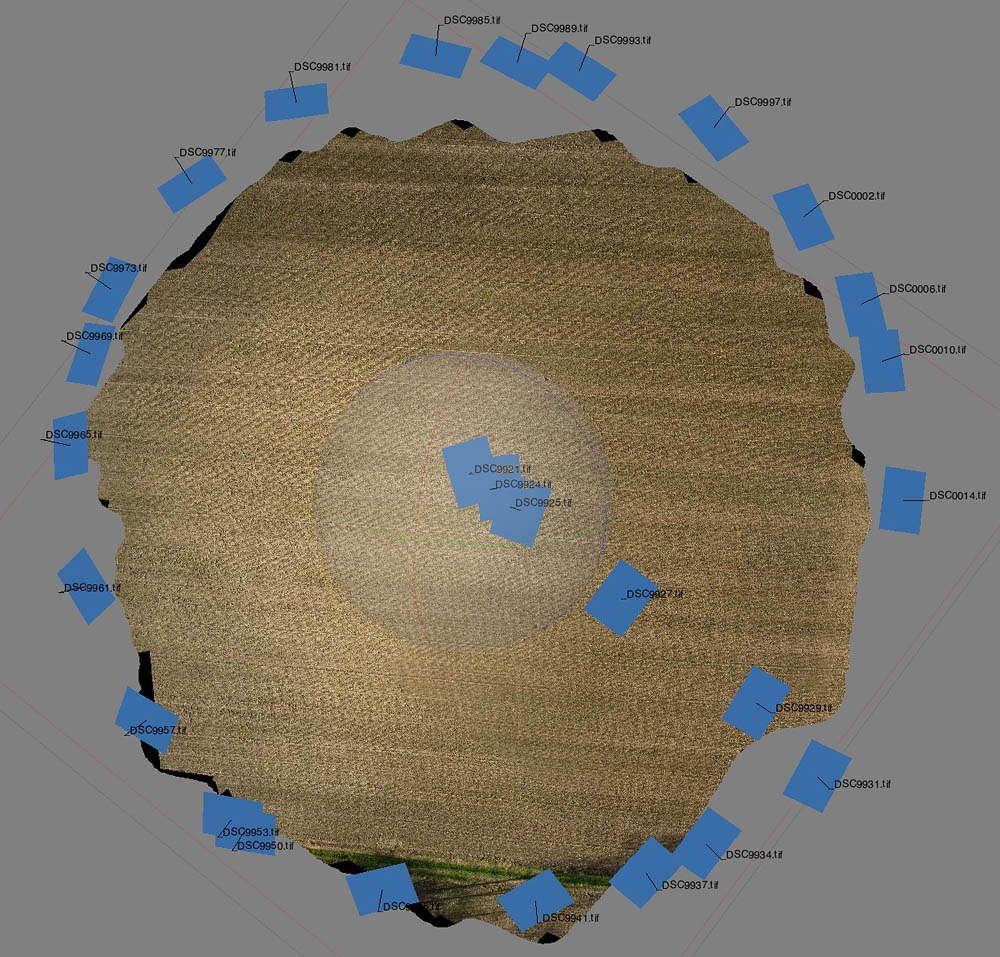

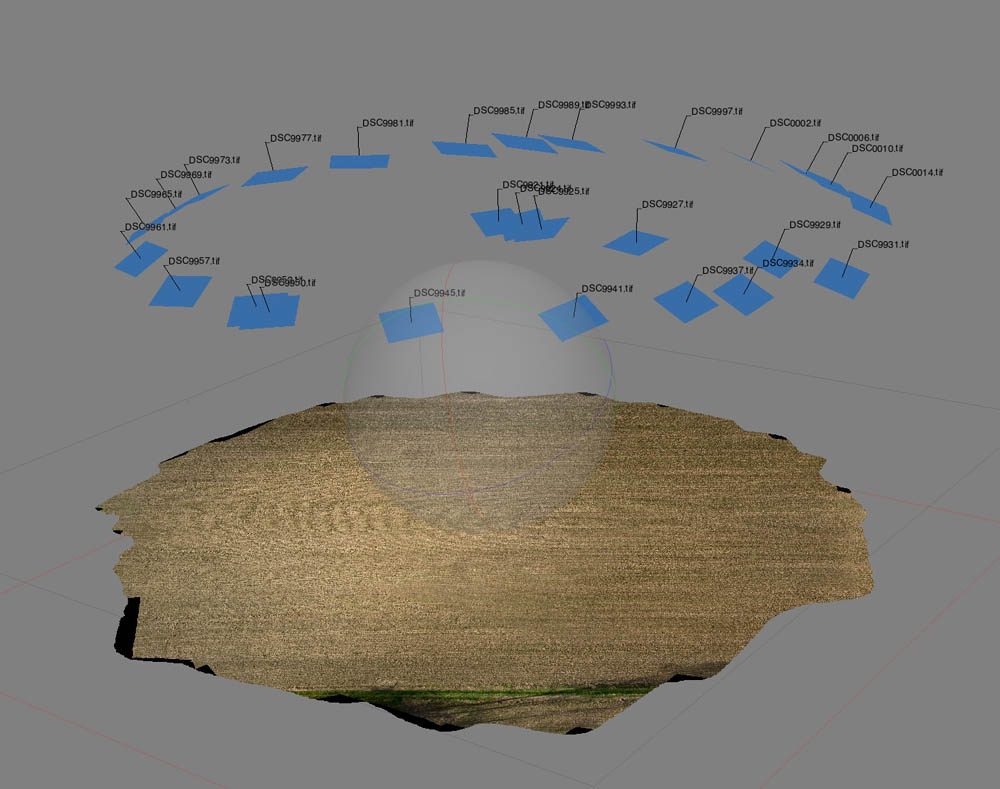

Ici un vol circulaire avec prises de vues orientées vers le centre à ≈ 45°

Les images sont assemblées dans un logiciel de photomodélisation 3D (ici Agisoft-PhotoscanPro) pour générer un modèle 3D sur lequel est ensuite plaqué la texture photo.

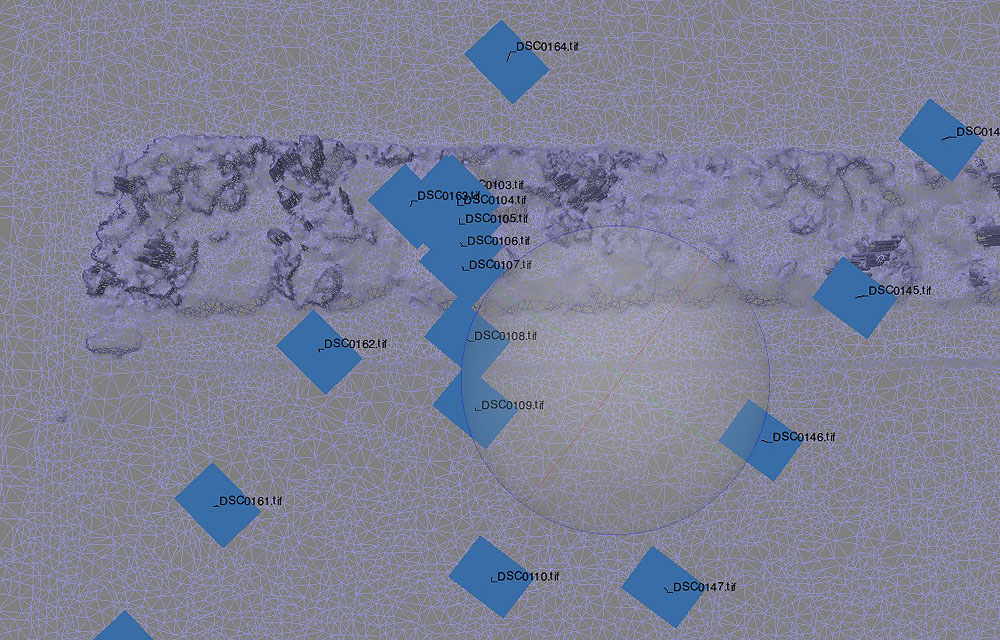

Les rectangles bleus montrent la position des caméras sur la structure 3D.

On peut exporter des orthophographies d'une grande précision et d'une grande qualité.

L’orthophographie réalisée est ici recadrée et réduite.

Si on dispose d'informations GPS précises on peut aussi générer des modèles numériques de terrain ou de surface
(MNT, MNS).

Travail en haute résolution ;
moins de 2 cm/pixel.

Zoom sur un détail de l'orthophotographie exportée
Autre zoom sur un détail de l'ortho exportée.
